Productgegevens
Modelnummer: SPS100B17G3R8
Betaling en verzendvoorwaarden
Configuratie: |
3 faseomschakelaar |
Huidig - Collector ((Maximum) Ic): |
200A |
Huidig - (Maximum) Collectorscheiding: |
1mA |
Poortlast: |
100 nC |
Invoertype: |
Standaard |
Montage-type: |
Chassismontage |
Werktemperatuur: |
-40 °C ~ 150 °C |
Pakket / doos: |
34 mm module |
Pakkettype: |
Module |
Vermogen - Max.: |
1.2 kW |
Omgekeerde hersteltijd (trr): |
100ns |
Omschakelingsenergie: |
1.2mJ |
Voltage - (de Maximum) Analyse van de Collectorzender: |
600 V |
Spanning - verzadiging van de collectoremitter (max): |
1.8V |
Configuratie: |
3 faseomschakelaar |
Huidig - Collector ((Maximum) Ic): |
200A |
Huidig - (Maximum) Collectorscheiding: |
1mA |
Poortlast: |
100 nC |
Invoertype: |
Standaard |
Montage-type: |
Chassismontage |
Werktemperatuur: |
-40 °C ~ 150 °C |
Pakket / doos: |
34 mm module |
Pakkettype: |
Module |
Vermogen - Max.: |
1.2 kW |
Omgekeerde hersteltijd (trr): |
100ns |
Omschakelingsenergie: |
1.2mJ |
Voltage - (de Maximum) Analyse van de Collectorzender: |
600 V |
Spanning - verzadiging van de collectoremitter (max): |
1.8V |
Solid Power-DS-SPS100B17G3R8-S04010015 V1.0

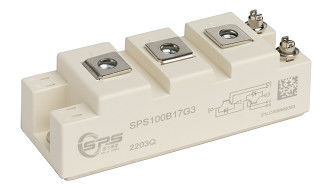

700 V 100A IGBT De helft. De brug Module
700 V 100A IGBT
Kenmerken:
□ 1700V Trench+ Field Stop technologie
□ Freewheeling-diodes met snelle en zachte omkering
□ VCE (sat)met een positieve temperatuurcoëfficiënt
□ Lage verliezen bij overstap
Typisch Toepassingen:
□ Motor/servo-aandrijving
□ Hoogvermogensomvormers
□ UPS
□ Photovoltaïsche energie
Pakket
Artikel 1 | Symbool | Voorwaarden | Waarden | Eenheid | |||
Isolatie-testspanning |
VISOL | RMS, f = 50 Hz, t = 1 min |
4.0 |
kV |
|||
Materiaal van de modulebasisplaat |
C. |
||||||
Interne isolatie |
(klasse 1, IEC 61140) Basisisolatie (klasse 1, IEC 61140) |
Al2O3 |
|||||
Krijpweg |
dScreep | terminal naar koelkast | 17.0 |
mm |
|||
dScreep | terminal naar terminal | 20.0 | |||||
Vergunning |
dClear | terminal naar koelkast | 17.0 |
mm |
|||
dClear | terminal naar terminal | 9.5 | |||||
Vergelijkende trackingindex |
CTI |
> 200 |
|||||
Artikel 1 | Symbool | Voorwaarden | Waarden | Eenheid | |||
- Min. | Typus. | Max, ik ben er klaar voor. | |||||
Stroominductiemodule |
LsCE |
20 |
nH |
||||
Module loodweerstand, eindpunten - chip |
RCC+EE | TC= 25°C |
0.65 |
mΩ |
|||
Bergingstemperatuur |
Tstg |
-40 |
125 |
°C | |||
Montage-koppel voor de montage van modules |
M6 |
3.0 |
5.0 |
Nm |
|||
Torque van de aansluiting van de terminal |
M5 |
2.5 |
5.0 |
Nm |
|||
Gewicht |
G |
160 |
g |
IGBT
Artikel 1 | Symbool | Voorwaarden | Waarden | Eenheid | |
Voltage van de collector-emitter |
VCES | Tvj= 25°C |
1700 |
V |
|
Maximale spanning van de poort-emitter |
VGES |
± 20 |
V |
||
Transiente gate-emitterspanning |
VGES | tp≤ 10 μs, D=0.01 |
± 30 |
V |
|
Continu gelijkstroomcollector |
Ik...C | TC= 25°C | 180 |
Een |
|
TC= 100°C | 100 | ||||
Pulserende collectie-stroom,tp beperkt door Tjmax |
ICpulse |
200 |
Een |
||
Energieverlies |
Ptot |
535 |
W |
Kenmerkend Waarden
Artikel 1 | Symbool | Voorwaarden | Waarden | Eenheid | |||
- Min. | Typus. | Max, ik ben er klaar voor. | |||||
Verzamelaar-emitter verzadigingsspanning |
VCE (sat) | Ik...C=100A, VGE=15V | Tvj= 25°C | 1.65 | 1.95 |
V |
|
Tvj= 125°C | 1.90 | ||||||
Tvj= 150°C | 1.92 | ||||||
Sluitingsdrempelspanning |
VGE (th) | VCE=VGEIk...C=4mA |
5.0 |
5.8 |
6.5 |
V |
|
Stroomverlies van de collector-emitter |
ICES | VCE=1700V, VGE=0V | Tvj= 25°C | 100 | μA | ||
Tvj= 150°C | 5 | mA | |||||
Doorloopstroom van de poort-emitter |
IGES | VCE=0V,VGE=±20V, Tvj= 25°C | - 200 dollar. | 200 | nA | ||
Doorgangskosten |
QG | VCE=900V, IC= 75A, VGE=±15V | 0.6 | μC | |||
Invoercapaciteit |
- Ja. | VCE=25V, VGE=0V, f =100kHz | 9.00 |
nF |
|||
Uitvoercapaciteit |
Coes | 0.58 | |||||
Omgekeerde overdrachtscapaciteit |
Cres | 0.14 | |||||
interne poortweerstand |
RGint | Tvj= 25°C | 9 | Ω | |||
Inrichtingsvertragingstijd, inductiebelasting |
Td (aan) | VCC= 900V,IC=100A RG=5,1Ω, VGE=±15V | Tvj= 25°C | 194 | N.B. | ||
Tvj= 125°C | 218 | N.B. | |||||
Tvj= 150°C | 222 | N.B. | |||||
Stijgingstijd, inductiebelasting |
tr | Tvj= 25°C | 48 | N.B. | |||
Tvj= 125°C | 60 | N.B. | |||||
Tvj= 150°C | 66 | N.B. | |||||
Uitsteltijd voor uitschakeling, inductiebelasting |
Td (uit) | VCC= 900V,IC=100A RG=5,1Ω, VGE=±15V | Tvj= 25°C | 322 | N.B. | ||
Tvj= 125°C | 494 | N.B. | |||||
Tvj= 150°C | 518 | N.B. | |||||
Valtijd, inductiebelasting |
tf | Tvj= 25°C | 500 | N.B. | |||
Tvj= 125°C | 676 | N.B. | |||||
Tvj= 150°C | 740 | N.B. | |||||
Energieverlies bij aanschakeling per impuls |
Eon | VCC= 900V,IC=100A RG=5,1Ω, VGE=±15V | Tvj= 25°C | 20.1 | MJ | ||
Tvj= 125°C | 33.4 | MJ | |||||
Tvj= 150°C | 36.8 | MJ | |||||
Afzetten Energieverlies per puls |
Eof | Tvj= 25°C | 20.7 | MJ | |||
Tvj= 125°C | 30.6 | MJ | |||||
Tvj= 150°C | 32.8 | MJ | |||||
SC gegevens |
ISC | VGE≤ 15V, VCC=900V | tp≤10 μs Tvj= 150°C |
360 |
Een |
||
IGBT-warmteweerstand, aansluiting |
RthJC | 0.28 | K / W | ||||
Werktemperatuur |
TJop | -40 | 175 | °C |
Diode
Artikel 1 | Symbool | Voorwaarden | Waarden | Eenheid | |
Repetitieve omgekeerde spanning |
VRRM | Tvj= 25°C |
1700 |
V |
|
Continu gelijkstroom naar voren |
Ik...F | TC= 25°C | 140 |
Een |
|
TC= 100°C | 100 | ||||
Diode-pulsstroom,tp beperkt door TJmax |
IFpulse | 200 |
Kenmerkend Waarden
Artikel 1 | Symbool | Voorwaarden | Waarden | Eenheid | |||
- Min. | Typus. | Max, ik ben er klaar voor. | |||||
Voorspanning |
VF | Ik...F= 100A, VGE=0V | Tvj= 25°C | 2.00 | 2.40 |
V |
|
Tvj= 125°C | 2.15 | ||||||
Tvj= 150°C | 2.20 | ||||||
Omgekeerde hersteltijd |
trr |
Ik...F=100A DIF/dt=-2100A/μs (T)vj= 150°C) VR=900V, VGE=-15V |
Tvj= 25°C | 120 |
N.B. |
||
Tvj= 125°C | 180 | ||||||
Tvj= 150°C | 200 | ||||||
Piek-omgekeerde terugwinningstroom |
IRRM | Tvj= 25°C | 193 |
Een |
|||
Tvj= 125°C | 216 | ||||||
Tvj= 150°C | 218 | ||||||
Omgekeerde terugvorderingsheffing |
QRR | Tvj= 25°C | 20 |
μC |
|||
Tvj= 125°C | 40 | ||||||
Tvj= 150°C | 47 | ||||||
Verlies van energie van omgekeerde terugwinning per puls |
Erec | Tvj= 25°C | 4.9 |
MJ |
|||
Tvj= 125°C | 21.2 | ||||||
Tvj= 150°C | 24.1 | ||||||
Diode thermische weerstand, verbindingshoesje |
RthJCD |
0.40 |
K / W |
||||
Werktemperatuur |
TJop |
-40 |
175 |
°C |
Output kenmerkend (typisch) Output kenmerkend (typisch)
Ik...C= f (V)CE) IC= f (V)CE) Tvj= 150°C
Overdracht kenmerkend (typisch) Overstappen verliezen IGBT(typisch)
Ik...C= f (V)GE) E = f (RG)
VCE= 20V VGE= ±15V, IC= 100A, VCE= 900V
IGBT RBSOA
Overstappen verliezen IGBT(typisch) Achteruit vooringenomenheid veilig werkend gebied ((RBSOA)
E = f (I)C) IC=f (V)CE)
VGE= ±15V, RG= 5.1Ω, VCE= 900V VGE= ±15V, R- Wat is er?= 5.1Ω, Tvj= 150°C
Typisch capaciteit als a. functie van verzamelaar-emitter Spanning Poortlading (typisch)
C = f (V)CE) VGE= f (QG)
f = 100 kHz, VGE= 0V IC= 100A, VCE= 900V
IGBT
IGBT vergankelijk thermische Impedantie als a. functie van de hartslag breedte Vooruit kenmerkend van Diode (typisch)
Zth(j-c) = f (t) IF= f (V)F)
Schakelverliezen Diode (typisch) SchakelenVerlies Diode (typisch)
Erec= f (RG) Erec= f (IF)
Ik...F= 100A, VCE= 900V RG= 5.1Ω, VCE= 900V
Diode vergankelijk thermische Impedantie als a. functie van Puls breedte
Zth(j-c) = f (t)
De "1700V 100A IGBT Half Bridge-module" integreert twee IGBT's in een halfbrugconfiguratie, geschikt voor toepassingen die matig vermogen vereisen.Het zorgt voor nauwkeurige controle over spanning (1700V) en stroom (100A)Voor een betrouwbare werking is een effectieve koeling vereist.
Circuits schema Hoofdstuk
Pakket overzichten
Afmetingen (mm)
mm
