1200V Hybride SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 OEM

Name: 1200V Hybride SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 OEM
Brand: 1200V Hybride SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 OEM
SKU: SPS40MA12E4S
Rating: 4.7 (198 reviews)

Productgegevens

Modelnummer: SPS40MA12E4S

Betaling en verzendvoorwaarden

Vind de beste prijs

Productgegevens

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                1200 V hybride SiC-discreten, 1200 V Sic Mosfet, OEM-hybride SiC-discreten


Corpsdiode-spanningsdaling:	1,5 V	Huidige rating:	20A
Poortlast:	20nC	Het Voltage van de poortdrempel:	4V
Isolatie-spanning:	2500V	Maximumverbindingstemperatuur:	175°C
De Weerstand van de op-staat:	0.1Ω	Outputcapacitieve weerstand:	50pF
Pakkettype:	TO-247	Omgekeerde Terugwinningstijd:	20ns
De kortsluiting weerstaat Tijd:	10 μs	schakelfrequentie:	100 kHz
Temperatuurbereik:	-55°C aan +175°C	Standaardspanning:	1200 V

Corpsdiode-spanningsdaling:	1,5 V
Huidige rating:	20A
Poortlast:	20nC
Het Voltage van de poortdrempel:	4V
Isolatie-spanning:	2500V
Maximumverbindingstemperatuur:	175°C
De Weerstand van de op-staat:	0.1Ω
Outputcapacitieve weerstand:	50pF
Pakkettype:	TO-247
Omgekeerde Terugwinningstijd:	20ns
De kortsluiting weerstaat Tijd:	10 μs
schakelfrequentie:	100 kHz
Temperatuurbereik:	-55°C aan +175°C
Standaardspanning:	1200 V

1200V Hybride SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 OEM

Solid Power-DS-SPS40MA12E4S-S03130001 V1.0

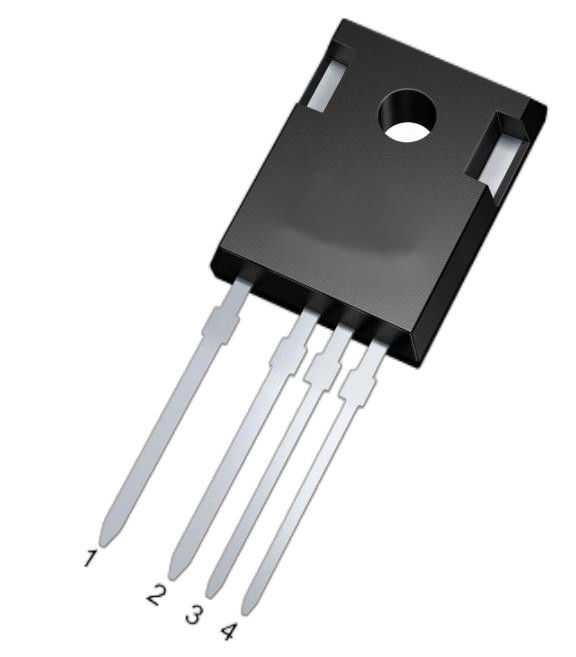

1200 V 40mΩ SiC MOSFET

1200V Hybride SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 OEM 0

Kenmerken:

□ Hoge blokkeringsspanning met lage aan- en weerstand

□ Hoge snelheidsschakeling met lage capaciteiten

□ Snelle intrinsieke diode met een lage omgekeerde terugwinning (Qrr)

Typisch Toepassingen:

□ PV-omvormers

□ Oplaadpunten

□ Energieopslagsystemen

□ Industriële energievoorziening

□ Industriële motoren

Maximaal Ratings @Tc=25°C (tenzij anders gespecificeerd)

Artikel 1	Symbool	Voorwaarden	Waarden	Eenheid
Voltage van de afvoerbron	VDSmax	VGS=0V, ID=100μA	1200	V
Spanning van de poortbron	VGSop	Static	-5/+20	V
Maximale spanning van de poortbron	VGSmax	Static	-8/+22	V
Continu afvoerstroom	Identificatie	VGS=20V, Tc=25°C	75	Een
Continu afvoerstroom	Identificatie	VGS=20V, Tc=100°C	53
Gepulseerde afvoerstroom	ID ((puls))	Pulsbreedte tp beperkt door Tjmax	120	Een
Machtverlies	PD	TC=25°C, Tj=175°C	366	W
Operationeel kruisingsbereik	Tj		-55 tot +175	°C
Temperatuurbereik voor opslag	Tstg		-55 tot +175	°C

Elektrische apparatuur Kenmerken @Tc=25°C (tenzij anders gespecificeerd)

Artikel 1	Symbool	Voorwaarden	Min.	Waarden Een type.	Max.	Eenheid
Afbraakspanning van de afvoer	V ((BR) DSS	VGS=0V, ID=100μA	1200	-	-	V
Sluitingsdrempelspanning	VGS(th)	VDS=VGS, ID=10mA	2.0	2.8	3.5	V
Sluitingsdrempelspanning	VGS(th)	VDS=VGS, ID=10mA, Tj=175°C	-	1.9	-	V
Nulpoortspanning Afvoerstroom	IDSS	VDS=1200V, VGS=0V	-	1	100	μA
Draad-bron lekstroom	IGSS	VGS=20V, VDS=0V	-	10	100	nA
Drain-Source On-State weerstand	RDS (aan)	VGS=20V, ID=35A	-	40	60	mΩ
		VGS=20V, ID=35A, Tj=175°C	-	64	-
		VGS=18V, ID=35A	-	43	70
		VGS=18V, ID=35A, Tj=175°C	-	67	-
Transconductiviteit	gfs	VDS=20V, IDS=35A	-	20	-	S
Transconductiviteit	gfs	VDS=20V, IDS=35A, Tj=175°C	-	18	-	S
Inrichting van het systeem	Eon	VDS=800V, VGS=-5V/20V, ID=35A,	-	635	-
		VDS=800V, VGS=-5V/20V, ID=35A,
Verwijderingsenergie (body diode FWD)	Eof	RG ((ext) = 2,5Ω, L=200μH, Tj=25°C FWD=SPS40MA12E4S	-	201	-	μJ
Inzetten vertragingstijd	Td (aan)		-	9	-
Tijd om op te staan.	tr	VDD=800V,	-	30	-
Tijd om op te staan.	tr	VGS=-5V/20V, ID=35A,	-	30	-	N.B.
Uitsteltijd voor uitschakelen	Td (uit)	VGS=-5V/20V, ID=35A,	-	31	-	N.B.
Uitsteltijd voor uitschakelen	Td (uit)	RG ((ext) = 2,5Ω, L=200μH	-	31	-
Herfsttijd	Tf		-	12	-
Doorgang naar bronlading	Qgs	VDS=800V, VGS=-5V/20V, ID=35A	-	40	-
Doorgang tot afvoer	Qgd		-	60	-	nC
Totale toegangspoortkosten	Qg		-	163	-
Invoercapaciteit	Ciss	VGS=0V, VDS=1000V f=1MHz VAC=25mV	-	2534	-	pF
Uitvoercapaciteit	Coss		-	110	-
Omgekeerde overdrachtscapaciteit	Crss		-	26	-
COSS opgeslagen energie	Eoss		-	70	-	μJ
Interne poortweerstand	RG(int)	f=1MHz, VAC=25mV	-	1.6	-	Ω

Achteruit Diode Kenmerken @Tc=25°C (tenzij anders gespecificeerd)

Artikel 1	Symbool	Voorwaarden	Min.	Waarden Een type.	Max.	Eenheid
Diode voorspanning	VSD	VGS=-5V, ISD=20A	-	4.9	7	V
Diode voorspanning	VSD	VGS=-5V, ISD=20A, Tj=175°C	-	4.1	-	V
Continu diode voorstroom	IS	VGS=-5V	-	75	-	Een
Omgekeerde hersteltijd	trr	VGS=-5V,	-	32	-	N.B.
Omgekeerde terugvorderingsheffing	Qrr	ISD=35A,	-	769	-	nC
Piek omgekeerde herstelstroom	Verwijder	VR=800V, di/dt=3000A/μs	-	39	-	Een

Achteruit Diode Kenmerken @Tc=25°C (tenzij anders gespecificeerd)

Artikel 1	Symbool	Voorwaarden	Min.	Waarden Een type.	Max.	Eenheid
Thermische weerstand van het knooppunt tot de kast	RθJC		-	0.41	-	°C/W

Typisch Prestaties

1200V Hybride SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 OEM 3

1200V Hybride SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 OEM 4

1200V Hybride SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 OEM 5

Typisch Prestaties

Typisch Prestaties

1200V Hybride SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 OEM 12

1200V Hybride SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 OEM 13

1200V Hybride SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 OEM 14

Typisch Prestaties

1200V Hybride SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 OEM 15

Dit is een Silicon Carbide (SiC) Metal-Oxide-Semiconductor Field-Effect Transistor (MOSFET) met een nominale spanning van 1200V en een on-state weerstand (RDS(on)) van 40 milliohms (40mΩ).SiC-MOSFET's staan bekend om hun hoge spanningscapaciteit en lage weerstand in stand, waardoor zij geschikt zijn voor efficiënte energie-elektronica toepassingen zoals hoogfrequente omvormers en elektrische voertuigen.De 40mΩ weerstand in actieve toestand geeft een relatief laag vermogen verlies tijdens de geleiding, dat bijdraagt tot een betere efficiëntie in toepassingen met een hoog vermogen.

Pakket Schets: TO-247-4L
