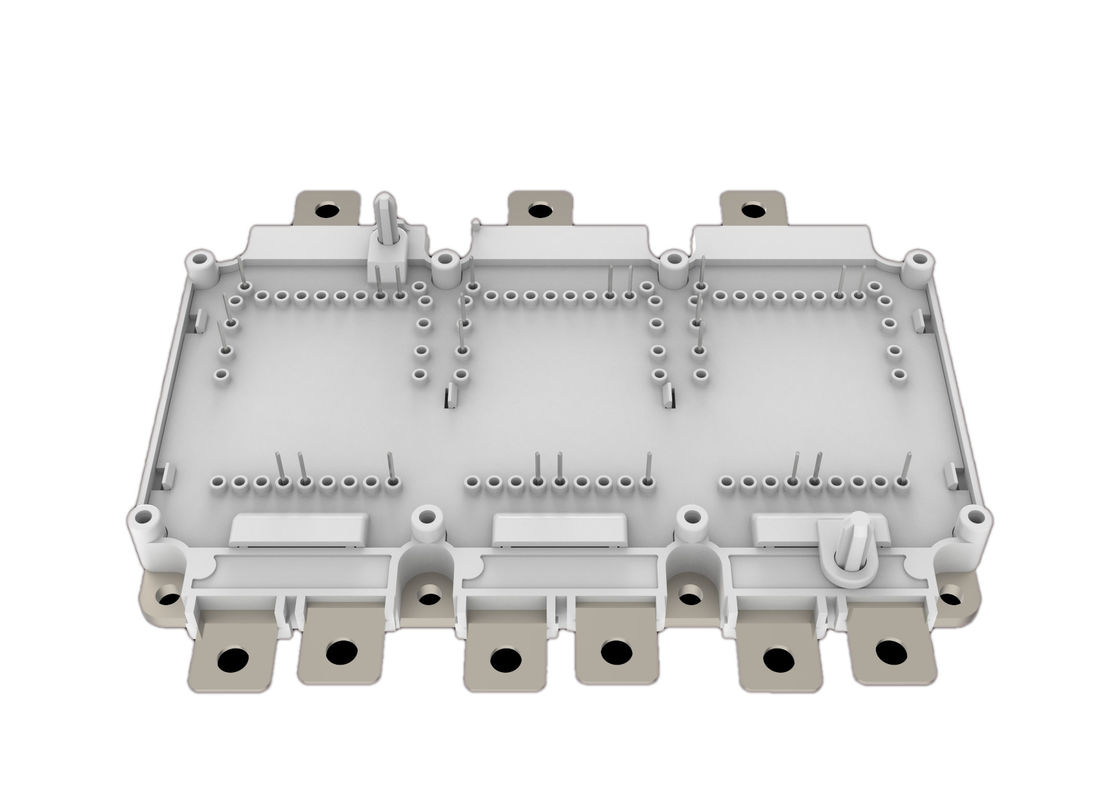

750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM

Name: 750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM
Brand: 750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM
SKU: SPS820F08HDM4
Rating: 4.8 (177 reviews)

Productgegevens

Modelnummer: SPS820F08HDM4

Betaling en verzendvoorwaarden

Vind de beste prijs

Productgegevens

Productbeschrijving

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                750V 820A motorvoertuigenvermogen module, Full Bridge IGBT-module, OEM Automotive Electronic Module


Certificeringen:	Ce, FCC, RoHS	Kleur:	Zwart
Verenigbaarheid:	Compatibel met de meeste moderne voertuigen	Connectiviteit:	Draadloos
Afmetingen:	Verschilt afhankelijk van de specifieke module	Functie:	Beheersing en controle van verschillende systemen in een voertuig
Materiaal:	Plastic en metaal	Werktemperatuur:	-40°C aan 85°C
Werkspanning:	12V	Type:	Elektronisch
Garantie:	1 jaar	Gewicht:	Verschilt afhankelijk van de specifieke module

Certificeringen:	Ce, FCC, RoHS
Kleur:	Zwart
Verenigbaarheid:	Compatibel met de meeste moderne voertuigen
Connectiviteit:	Draadloos
Afmetingen:	Verschilt afhankelijk van de specifieke module
Functie:	Beheersing en controle van verschillende systemen in een voertuig
Materiaal:	Plastic en metaal
Werktemperatuur:	-40°C aan 85°C
Werkspanning:	12V
Type:	Elektronisch
Garantie:	1 jaar
Gewicht:	Verschilt afhankelijk van de specifieke module

750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM

Solid Power-DS-SPS820F08HDM4-S04090002

750 V 820A IGBT Vol De brug Module

750 V 820A IGBT

750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM 0

Kenmerken:

D 750V Trench+ Field Stop-technologie

□ Freewheeling-diodes met snelle en zachte omkering

□ V_{CE (sat)}met een positieve temperatuurcoëfficiënt

□ Lage verliezen bij overstap

□ Kortsluiting

Typisch Toepassingen:

□ Motordrijving

□ Hybride elektrische voertuigen

□ Toepassingen in de automobielindustrie

□ Commerciële landbouwvoertuigen

Pakket

Artikel 1	Symbool	Voorwaarden		Waarden			Eenheid
Isolatie-testspanning	VISOL	RMS, f = 0 Hz, t = 1 s		4.2			kV
Materiaal van de modulebasisplaat				C.
Interne isolatie		(klasse 1, IEC 61140) Basisisolatie (klasse 1, IEC 61140)		Al₂O₃
Krijpweg	dScreep	terminal naar koelkast		9.0			mm
	dScreep	terminal naar terminal		9.0
Vergunning	dClear	terminal naar koelkast		4.5			mm
	dClear	terminal naar terminal		4.5
Vergelijkende trackingindex	CTI			> 200

Artikel 1	Symbool	Voorwaarden		Waarden			Eenheid
				- Min.	Typus.	Max, ik ben er klaar voor.
Stroominductiemodule	LsCE				10		nH
Module loodweerstand, eindpunten - chip	RCC+EE		T_C= 25°C		0.75		mΩ
Bergingstemperatuur	Tstg			-40		125	°C
Montage-koppel voor de montage van modules	M4	basisplaat voor de koelbak		1.8		2.2	Nm
	M3	PCB naar frame		0.45		0.55	Nm
Gewicht	G				725		g

IGBT

Maximaal Geclassificeerd Waarden

Artikel 1	Symbool	Voorwaarden		Waarden	Eenheid
Voltage van de collector-emitter	VCES		T_vj= 25°C	750	V
Maximale spanning van de poort-emitter	VGES			± 20	V
Transiente gate-emitterspanning	VGES	t_p≤ 10 μs, D=0.01		± 30	V
Geïmplementeerde collectorstroom	ICN			820	Een
Continu gelijkstroomcollector	Ik..._C	T_F= 80°C, T_vjmax= 175°C		450	Een
Pulserende collectie-stroom,tp beperkt door T_jmax	ICpulse			1640	Een
Energieverlies	Ptot		T_F= 75°C	769	W

Artikel 1	Symbool	Voorwaarden		Waarden			Eenheid
Artikel 1	Symbool	Voorwaarden		- Min.	Typus.	Max, ik ben er klaar voor.	Eenheid
Verzamelaar-emitter verzadigingsspanning	VCE (sat)	Ik..._C= 450 A, V_GE=15V	T_vj= 25°C		1.20	1.40	V
			T_vj= 125°C		1.24
			T_vj= 150°C		1.27
		Ik..._C=820A, V_GE=15V	T_vj= 25°C		1.40	1.60
			T_vj= 125°C		1.55
			T_vj= 150°C		1.60
Sluitingsdrempelspanning	VGE (th)	V_CE=V_GEIk..._C= 9,6 mA		5.1	5.8	6.5	V
Stroomverlies van de collector-emitter	ICES	V_CE=750V, V_GE=0V	T_vj= 25°C			100	μA
Stroomverlies van de collector-emitter	ICES	V_CE=750V, V_GE=0V	T_vj= 150°C			5	mA
Doorloopstroom van de poort-emitter	IGES	V_CE=0V,V_GE=±20V, T_vj= 25°C		- 200 dollar.		200	nA
Doorgangskosten	Q_G	V_CE=400V, I_C= 450A, V_GE=-8/+15V			1.6		μC
interne poortweerstand	RGint				0.8		Ω
Invoercapaciteit	- Ja.	V_CE=25V, V_GE=0V, f =100kHz			42.4		nF
Uitvoercapaciteit	Coes				3.1
Omgekeerde overdrachtscapaciteit	Cres				0.8
Inrichtingsvertragingstijd, inductiebelasting	Td (aan)	V_CC= 400V,I_C=450A R_{Ga weg.}= 2,5Ω, V_GE=-8/+15V	T_vj= 25°C		90		N.B.
			T_vj= 125°C		92		N.B.
			T_vj= 150°C		96		N.B.
Stijgingstijd, inductiebelasting	t_r		T_vj= 25°C		64		N.B.
			T_vj= 125°C		68		N.B.
			T_vj= 150°C		70		N.B.
Uitsteltijd voor uitschakeling, inductiebelasting	Td (uit)	V_CC= 400V,I_C=450A R_Goff.= 5,1Ω, V_GE=-8/+15V	T_vj= 25°C		520		N.B.
			T_vj= 125°C		580		N.B.
			T_vj= 150°C		590		N.B.
Valtijd, inductiebelasting	t_f		T_vj= 25°C		200		N.B.
			T_vj= 125°C		310		N.B.
			T_vj= 150°C		320		N.B.
Energieverlies bij aanschakeling per impuls	Eon	V_CC= 400V,I_C=450A R_G= 2,5Ω,R_Goff.=5,1Ω V_GE=-8/+15V	T_vj= 25°C		15.0		MJ
			T_vj= 125°C		18.0		MJ
			T_vj= 150°C		20.0		MJ
Afzetten Energieverlies per puls	Eof		T_vj= 25°C		33.5		MJ
			T_vj= 125°C		41.0		MJ
			T_vj= 150°C		43.0		MJ

Artikel 1	Symbool	Voorwaarden		Waarden			Eenheid
Artikel 1	Symbool	Voorwaarden		- Min.	Typus.	Max, ik ben er klaar voor.	Eenheid
SC gegevens	ISC	V_GE≤ 15V, V_CC=400V	tp≤3 μs T_vj= 150°C			5400	Een
IGBT-warmteweerstand,koudingsvloeistof	RthJF					0.13	K / W
Werktemperatuur	TJop			-40		175	°C

Diode

Maximaal Geclassificeerd Waarden

Artikel 1	Symbool	Voorwaarden		Waarden	Eenheid
Repetitieve omgekeerde spanning	VRRM		T_vj= 25°C	750	V
Geïmplementeerde voorstroom	ICN			820	Een
Continu gelijkstroom naar voren	Ik..._F	T_F= 80°C, T_vjmax= 175°C		450	Een
Diode-pulsstroom,tp beperkt door T_Jmax	IFpulse			1640	Een

Kenmerkend Waarden

Artikel 1	Symbool	Voorwaarden		Waarden			Eenheid
				- Min.	Typus.	Max, ik ben er klaar voor.
Voorspanning	V_F	Ik..._F= 450A, V_GE=0V	T_vj= 25°C		1.20	1.60	V
			T_vj= 125°C		1.16
			T_vj= 150°C		1.14
		Ik..._F= 820A, V_GE=0V	T_vj= 25°C		1.42	1.80
			T_vj= 125°C		1.43
			T_vj= 150°C		1.44
Omgekeerde hersteltijd	trr	Ik..._F=450A DI_F/dt=-6700A/μs (T)_vj= 150°C) V_R=400V, V_GE=-8V	T_vj= 25°C		122		N.B.
			T_vj= 125°C		160
			T_vj= 150°C		172
Piek-omgekeerde terugwinningstroom	IRRM		T_vj= 25°C		295		Een
			T_vj= 125°C		360
			T_vj= 150°C		375
Omgekeerde terugvorderingsheffing	QRR		T_vj= 25°C		28.5		μC
			T_vj= 125°C		40.5
			T_vj= 150°C		43.5
Verlies van energie van omgekeerde terugwinning per puls	Erec		T_vj= 25°C		6.2		MJ
			T_vj= 125°C		11.7
			T_vj= 150°C		13.2
Diode thermische weerstand, verbindingskoeling vloeistof	RthJFD					0.25	K / W
Werktemperatuur	TJop			-40		175	°C

NTC-thermistor

Kenmerkend Waarden

Artikel 1

Symbool

Voorwaarden

Waarden

Eenheid

Nominale weerstand

R25

T_C= 25°C

5.00

kΩ

B-waarde

R25/50

3375

Output kenmerkend (typisch) Output kenmerkend (typisch)

Ik..._C= f (V)_CE) T_vj= 150°C

750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM 5

IGBT

Overdracht kenmerkend (typisch) Schakelverliezen IGBT (typisch)

Ik..._C= f (V)_GE) V_CE= 20V E = f (R_G)

V_GE= -8/+15V, I_C= 450 A, V_CE= 400V

750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM 6

IGBT(RBSOA)

Schakelverliezen IGBT (typisch) Omgekeerd vooringenomenheid veilig werkend gebied ((RBSOA)

E = f (I)_C) I_C=f (V)_CE)

V_GE= -8/+15V, R_{Ga weg.}= 2,5Ω,R_Goff.= 5.1Ω, V_CE= 400 V V_GE= -8/+15V, R_{- Wat is er?}= 5.1Ω, T_vj= 150°C

750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM 7

Typisch capaciteit als een functie van verzamelaar-emitter Spanning Poortlading (typisch)

C = f (V)_CE) V_GE= f (Q_G)

f = 100 kHz, V_GE= 0V I_C= 450 A, V_CE= 400V

750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM 8

IGBT

IGBT vergankelijk thermische Impedantie Voorwaarts kenmerkend van Diode (typisch)

Zth(j-c) = f (t) I_F= f (V)_F)

750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM 9

Schakelverliezen Diode (typisch) Schakelverliezen Diode (typisch)

E_rec= f (R_G) E_rec= f (I_F)

Ik..._F= 450 A, V_CE= 400V R_G= 2,5Ω, V_CE= 400V

750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM 10

Diode overgangswarmte Impedantie NTC-Thermistor-temperatuur kenmerkend (typisch)

Zth(j-c) = f (t) R = f (T)

750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM 11

Een IGBT-module in een omvormer is een compacte assemblage met geïsoleerde poortbipolaire transistors (IGBT's) en andere componenten.IGBT's spelen een cruciale rol bij het schakelen en omzetten van gelijkstroom (gc) in wisselstroom (cv) in apparaten zoals motor aandrijvingenDe module vereenvoudigt de integratie en een goede koeling is essentieel voor efficiëntie en betrouwbaarheid.

Circuits schema Hoofdstuk

750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM 12

Pakket overzichten

750V 820A Automotive Power Modules Elektronische Full Bridge IGBT-module OEM 14

Afmetingen (mm)
